大型装备运输包装（框架木箱）设计 V5.0

框架木箱模块从V5.0开始逐渐采用《框架木箱亚洲统一标准》和《日本JIS Z1403-2012》

更新原则

1. 减少木材用量，降低包装成本
2. GB7284-1998标准需要修订，新的版本还没有出来；
3. GB7284-1998适用于尺寸8000X3500X3500，内装物质量为5-20吨。这个范围已经不能适用现在物流运输的要求了。
4. 《框架木箱亚洲统一标准》为2007年编制的讨论稿，内容参考了《日本JIS Z1403-2012》
5. 为了适应大型产品的包装要求，软件在编制时除了采用标准数据外，需要补充和延伸，这部分参照了《日本JIS Z1403-2012》

软件适应参数

长度：<15000mm
宽度：<5000mm
高度：<5000mm
重量：<60000kg

软件优势

1. 本软件采用了日本最新标准和中日韩联合起草的亚洲统一标准，包装箱设计成本可以降低10%以上，
2. 适用范围从20吨增加到60吨，适应了大型设备包装的要求
3. 设计界面合理，方便各种选项
4. 配合有限元分析技术，进一步保证包装箱的强度，降低包装成本。

软件开发问题记录

面板材质
包括侧面板、端面板、底板、顶盖内板、顶盖外板。当面板材质为胶合板时，1B型顶盖内板为一整块胶合板。

关于面板宽度
面板采用木板时，面板宽度根据采购情况决定，一般在150-200mm。侧面板、端面板、顶盖等都采用这一宽度自动计算数量。

枕木数量的确定

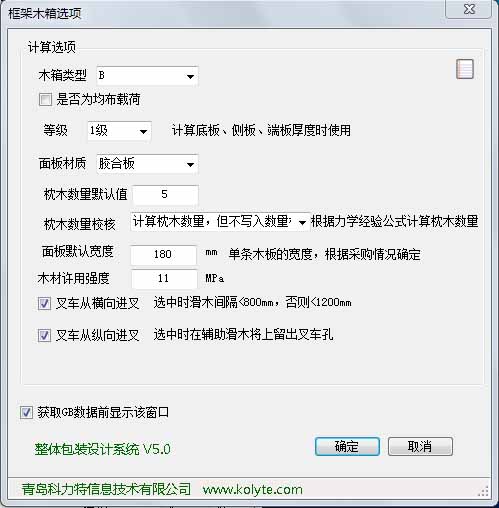

枕木数量在计算时先假定一个数量，在对话框中的默认数量，待计算完成后可以根据力学经验公式进行校核，可以用校核得到的数量进行修正。
本计算仅对均布载荷适用，比如散货等，集中载荷时请根据实际受力情况进行计算。

防水问题
按照标准规定选择防水材料，一般铺到顶盖的内板和外板之间。软件中防水材料的模型没有显示。

3型箱的顶盖外板
按照标准规定间隙<60mm，以此来计算数量。A型箱可以无顶盖外板。


3型箱底板
为了方便仿真分析，底板在枕木断开处进行了连接，这些连接是不存在的。

辅助立柱
辅助立柱不存在时，按照标准规定，需要增加对梁承的支撑，模型中没有体现。
1型、3型箱，辅助立柱长度=侧立柱长度*5/6
2型箱：
按照标准，高度>3400mm时，侧平撑高度方向数量为3。
长度计算：
H0<=150mm,辅助立柱长度=侧立柱长度*3/4
150<H0<=220，辅助立柱长度=侧立柱长度*2/3
220<H0<=340，辅助立柱长度=侧立柱长度*7/9
H0>=340，辅助立柱长度=侧立柱长度*3/4+150
长度计算规则可以在var.bas文件中修改。

横梁数量
按照国标横梁的中心距小于600mm，所以横梁的数量=L0/600

梁撑排数
横梁长度<1500mm，无梁撑
横梁长度在1500-3000mm之间，梁撑排数=1
横梁长度>3000mm，梁撑排数=横梁长度/1500

顶盖横连接梁
厚度等于横梁厚度/2①

梁承支板
当不需要辅助立柱时，需要增加300X90X24mm的木条支撑梁承，这个构件叫梁承支板

① 根据使用经验和生产工艺确定

适用范围

大型设备运输包装；出口产品运输包装；机电产品运输包装；航天设备运输包装；军用设备运输包装；汽车零部件包装；光伏产品运输包装；医疗设备运输包装；缓冲包装
