整体包装设计系统
常用木箱设计
软件特点
普通木箱设计
参考标准《GBT 12464-2016 普通木箱 Wooden boxes》。内装物质量小于200kg，内尺寸长宽高之和小于2600mm。
|
类型 |
箱板的铺法 |
主要特点 |
适用范围 |
|
| 1类 | 1A型 | 封闭箱 | 无箱档、端面为一块整板 | 内装物在20kg以下、且内部综合尺寸不大于1300mm、高不大于250mm的二级木箱 |
| 1B型 | 花格箱 | |||
| 2类 | 2A型 | 封闭箱 | 每个端面装有两根立档 | 内装物在150kg以下 |
| 2B型 | 花格箱 | |||
| 3类 | 3A型 | 封闭箱 | 每个端面装有两根横档 | 内装物在150kg以下 |
| 3B型 | 花格箱 | |||
| 4类 | 4A型 | 封闭箱 | 在端面的内侧，装有立档，立档可以为三角形 | 内装物在150kg以下 |
| 4B型 | 花格箱 | |||
| 5类 | 5A型 | 封闭箱 | 端面装有立档与横档 | 内装物在200kg以下 |
| 5B型 | 花格箱 | |||
| 5C型 | 胶合板封闭箱 | 内装物在150kg以下 | ||
滑木箱设计
参考标准《GB/T 18925-2016 滑木箱 Skid wooden boxes》。内装物质量在1500kg以下。
|
类型 |
箱板的铺法 |
适用范围 |
|
| 1类 （横板式） |
1A型 | 木板封闭箱 |
A型和C型主要用于需要防水、防潮的内装物，或用于防止内装物脱落的情况； B型主要用于不需要防水、防潮且只需局部防护的内装物 |
| 1B型 | 木板花格箱 | ||
| 1C型 | 胶合板封闭箱 | ||
| 2类 （立板式） |
2A型 | 木板封闭箱 | |
| 2B型 | 木板花格箱 | ||
滑木箱的结构形式的确定、选材用量、货物的固定方式，请参考本公司编著的教材《机电产品木包装系统设计》，强度校核可以使用有限元仿真分析，亦可使用梁强度计算工具来校核抗弯强度和立柱的刚度

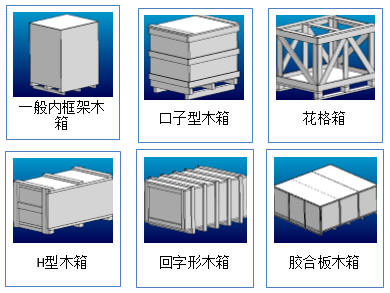

常见非标木箱结构的设计
整体包装设计系统支持构件各类常用结构的设计。采用积木式建模工具可以在十几分钟内设计出一个全新的包装设计，包括三维模型、二维图纸、构件BOM表、包装价格估算和强度计算报告、包装设计方案等内容。
非标结构木箱的设计一般参考普通木箱和滑木箱标准，对内装物质量较大者还要参考《GB/T7284-2016框架木箱》。
使用仿真分析进行强度校核时，普通木箱、滑木箱和非标木箱由于内装物质量较小（一般在300kg以下），需要进行叉装分析、堆码分析，不需要吊装分析。
适用范围
大型设备运输包装；出口产品运输包装；机电产品运输包装；航天设备运输包装；军用设备运输包装；汽车零部件包装；光伏产品运输包装；医疗设备运输包装；缓冲包装
